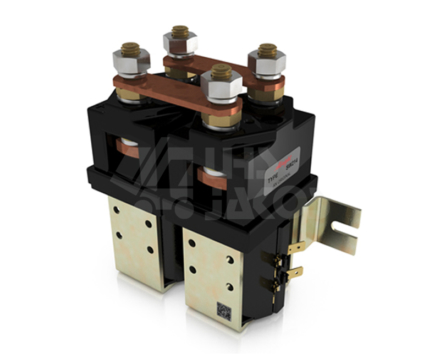

SW214

Stejnosměrný dvoupólový stykač

SW214 je série dvoupólových DC stykačů, které mohou být spínány s připojenou nebo odpojenou zátěží. Tyto stykače jsou vhodné pro spínání odporové, kapacitní i indukční zátěže. Typické aplikace zahrnují např. spínání motorů, hydraulických agregátů, regulátorů otáče a letištních tahačů.

Základní technická specifikace

Aplikace (provoz)Přerušovaný 1)Nepřerušovaný 2)
Jmenovité napětí cívky 3)12 / 24 / 36 / 48 / 72 / 80 / 96 / 120 VDC
Trvalý tepelný proud (Iht)250A
Hlavní kontakty2 x NC
Mechanická životnost> 5000000 Operací

1) Přerušovaný proud:
Častá frekvence spínání kontaktů při zátěži (vede ke zvýšení přechodového odporu)

2) Nepřerušovaný proud:
Žádná nebo malá frekvence spínání kontaktů při zátěži (udržuje nižší  přechodový odpor)

3) Jmenovité napětí cívky může být dodáno v rozsahu 6 – 240 VDC
3) AC napájení cívky možné na vyžádání

Doplňující technické informace

Zatížitelnost kontaktů
ProvozPřerušovanýNepřerušovaný
30% pracovní cyklus455A
40% pracovní cyklus395A
50% pracovní cyklus355A
60% pracovní cyklus325A
70% pracovní cyklus300A
Zkratové vypínací schopnosti
Jmenovitá zkratová vypínací schopnost (Icn)
5ms / časová konstanta
1500A při 96VDC
se zhášecími magnety
Jmenovitá zkratová vypínací schopnost (Icn)
5ms / časová konstanta
1500A při 48VDC
bez zhášecích magnetů
Jmenovitá zkratová vypínací schopnost (Icn)
Odporová zátěž

se zhášecími magnety
Jmenovitá zkratová vypínací schopnost (Icn)
Odporová zátěž

bez zhášecích magnetů
Maximální doporučené napětí na hlavních kontaktech
ProvozPřerušovanýNepřerušovaný
Se zhášecími magnety96V
Bez zhášecích magnetů48V
Provedení cívky v závislosti na pracovním cyklu
Do 25% cyklu / Do 3 min. trvalého sepnutí> 60W HO
Do 70% cyklu / Do 15 min. trvalého sepnutí30-60WINT
Do 90% cyklu / Do 54 min. trvalého sepnutí21-30WPO
100% cyklu / trvalého sepnutí13-21WCO
Mechanické údaje
Připojení hlavních kontaktůM10 terminály
Připojení cívky6,3mm Faston
Volitelné možnosti
Zhášecí magnety (B)Ano
Pomocné kontakty (A/C)Ano
Kryté hlavní kontakty IP65 (P)Ano

Ke stažení

  • Katalogový list EN (721,75 KB, pdf) Stáhnout
