SW201

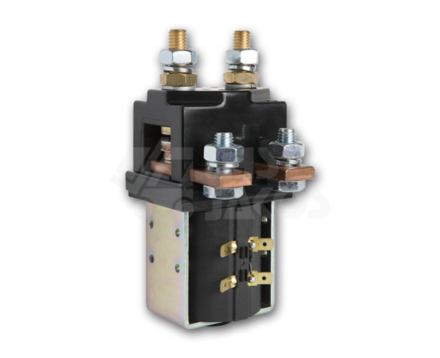

Stejnosměrný přepínací stykač

SW201 je série přepínacích DC stykačů, které jsou vhodné pro spínání odporové, kapacitní i indukční zátěže. Typické aplikace zahrnují např. průmyslové vozíky a elektrická vozidla.

Technická specifikace

Aplikace (provoz)Přerušovaný 1)Nepřerušovaný 2)
Jmenovité napětí cívky 3)12 / 24 / 36 / 48 / 72 / 80 / 96 / 120 VDC
Trvalý tepelný proud (Iht)250 A
Hlavní kontakty1 x NO / 1 x NC
Mechanická životnost> 5000000 Operací

1) Přerušovaný proud:
Častá frekvence spínání kontaktů při zátěži (vede ke zvýšení přechodového odporu)

2) Nepřerušovaný proud:
Žádná nebo malá frekvence spínání kontaktů při zátěži (udržuje nižší  přechodový odpor)

3) Jmenovité napětí cívky může být dodáno v rozsahu 6 – 240 VDC
3) AC napájení cívky možné na vyžádání

Další údaje

Zatížitelnost kontaktů
ProvozPřerušovanýNepřerušovaný
30% pracovní cyklus455A455A
40% pracovní cyklus395A395A
50% pracovní cyklus355A355A
60% pracovní cyklus325A325A
70% pracovní cyklus300A300A



Zkratové vypínací schopnosti
Jmenovitá zkratová vypínací schopnost (Icn)
5ms / časová konstanta
1500A při 96VDC
se zhášecími magnety
Jmenovitá zkratová vypínací schopnost (Icn)
5ms / časová konstanta

bez zhášecích magnetů
Jmenovitá zkratová vypínací schopnost (Icn)
Odporová zátěž

se zhášecími magnety
Jmenovitá zkratová vypínací schopnost (Icn)
Odporová zátěž

bez zhášecích magnetů
Maximální doporučené napětí na hlavních kontaktech
ProvozPřerušovanýNepřerušovaný
Se zhášecími magnety96V
Bez zhášecích magnetů48V
Provedení cívky v závislosti na pracovním cyklu
Do 25% cyklu / Do 3 min. trvalého sepnutí>60W HO
Do 70% cyklu / Do 15 min. trvalého sepnutí30-60WINT
Do 90% cyklu / Do 54 min. trvalého sepnutí21-30WPO
100% cyklu / trvalého sepnutí13-21WCO



Mechanické údaje
Připojení hlavních kontaktůM10 terminály
Připojení cívky6,3mm Faston
Volitelné možnosti
Bez zhášecích magnetů (N)Ano
Pomocné kontakty (A/C)Ano

Ke stažení

  • Katalogový list EN (721,75 KB, pdf) Stáhnout
