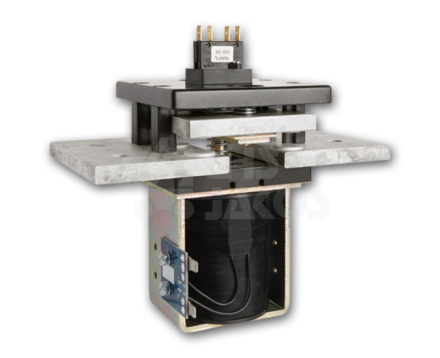

SW1500

Stejnosměrný jednopólový stykač

SW1500 je série jednopólových DC stykačů určených pro spínání kontaktů bez zatížení. Typické aplikace zahrnují např. telekomunikační nebo energetické distribuční technologie.

Technická specifikace

Aplikace (provoz)Nepřerušovaný 1)
Jmenovité napětí cívky 2)12 / 24 / 36 / 48 / 72 / 80 / 96 / 120 VDC
Trvalý tepelný proud (Iht)1800 A
Hlavní kontakty1 x NO
Mechanická životnost> 1000000 Operací

1) Nepřerušovaný proud:
Žádná nebo malá frekvence spínání kontaktů při zátěži (udržuje nižší  přechodový odpor)

2) Jmenovité napětí cívky může být dodáno v rozsahu 6 – 240 VDC
2) AC napájení cívky možné na vyžádání

Další údaje

Zatížitelnost kontaktů
ProvozNepřerušovaný
30% pracovní cyklus3285A
40% pracovní cyklus2845A
50% pracovní cyklus2545A
60% pracovní cyklus2325A
70% pracovní cyklus2150A



Zkratové vypínací schopnosti
Jmenovitá zkratová vypínací schopnost (Icn)
5ms / časová konstanta
Jmenovitá zkratová vypínací schopnost (Icn)
5ms / časová konstanta
 –
Jmenovitá zkratová vypínací schopnost (Icn)
Odporová zátěž
Jmenovitá zkratová vypínací schopnost (Icn)
Odporová zátěž
2700A při 60VDC
bez zhášecích magnetů



Maximální doporučené napětí na hlavních kontaktech
ProvozPřerušovanýNepřerušovaný
Se zhášecími magnety
Bez zhášecích magnetů60V
Provedení cívky v závislosti na pracovním cyklu
Do 25% cyklu / Do 3 min. trvalého sepnutí60-90W HO
Do 70% cyklu / Do 15 min. trvalého sepnutí40-60WINT
Do 90% cyklu / Do 54 min. trvalého sepnutí35-40WPO
100% cyklu / trvalého sepnutí25-35WCO



Mechanické údaje
Připojení hlavních kontaktů4 x díra / ⌀ = 10,5mm
Připojení cívky6,3mm Faston
Volitelné možnosti
Pomocné kontakty (A/C)Ano

Ke stažení

  • Katalogový list EN (480,20 KB, pdf) Stáhnout
