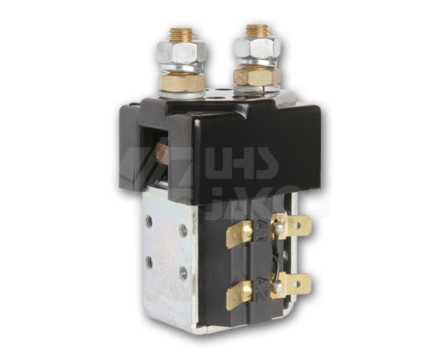

SU80

Stejnosměrný jednopólový stykač

SU80 je série jednopólových DC stykačů, které mohou být spínány s připojenou nebo odpojenou zátěží. Tyto stykače jsou vhodné pro spínání odporové, kapacitní i indukční zátěže. Typické aplikace zahrnují např. spínání malých trakčních motorů, hydraulických agregátů, navijáků, regulátorů otáček, UPS a napájecích distribučních systémů.

Technická specifikace

Aplikace (provoz)Přerušovaný 1)Nepřerušovaný 2)
Jmenovité napětí cívky 3)12 / 24 / 36 / 48 / 72 / 80 / 96 / 120 VDC
Trvalý tepelný proud (Iht)150 A200 A
Hlavní kontakty1 x NO
Mechanická životnost> 3000000 Operací

1) Přerušovaný proud:
Častá frekvence spínání kontaktů při zátěži (vede ke zvýšení přechodového odporu)

2) Nepřerušovaný proud:
Žádná nebo malá frekvence spínání kontaktů při zátěži (udržuje nižší  přechodový odpor)

3) Jmenovité napětí cívky může být dodáno v rozsahu 6 – 240 VDC
3) AC napájení cívky možné na vyžádání

Další údaje

Zatížitelnost kontaktů
ProvozPřerušovanýNepřerušovaný
30% pracovní cyklus275A365A
40% pracovní cyklus235A315A
50% pracovní cyklus210A285A
60% pracovní cyklus195A260A
70% pracovní cyklus180A240A
Zkratové vypínací schopnosti
Jmenovitá zkratová vypínací schopnost (Icn)
5ms / časová konstanta
800A při 80VDC
se zhášecími magnety
Jmenovitá zkratová vypínací schopnost (Icn)
5ms / časová konstanta
800A při 48VDC
bez zhášecích magnetů
Jmenovitá zkratová vypínací schopnost (Icn)
Odporová zátěž
300A při 96VDC
se zhášecími magnety
Jmenovitá zkratová vypínací schopnost (Icn)
Odporová zátěž
300A při 60VDC
bez zhášecích magnetů
Maximální doporučené napětí na hlavních kontaktech
ProvozPřerušovanýNepřerušovaný
Se zhášecími magnety96V120V
Bez zhášecích magnetů48V60V
Provedení cívky v závislosti na pracovním cyklu
Do 25% cyklu / Do 3 min. trvalého sepnutí20-30W HO
Do 70% cyklu / Do 15 min. trvalého sepnutí15-20WINT
Do 90% cyklu / Do 54 min. trvalého sepnutí13-15WPO
100% cyklu / trvalého sepnutí7-13WCO



Mechanické údaje
Připojení hlavních kontaktůM8 terminály
Připojení cívky6,3mm Faston
Volitelné možnosti
Zhášecí magnety (B)Ano
Kryté kontakty IP66 (P)Ano
Pomocné kontakty (A/C)Ano
