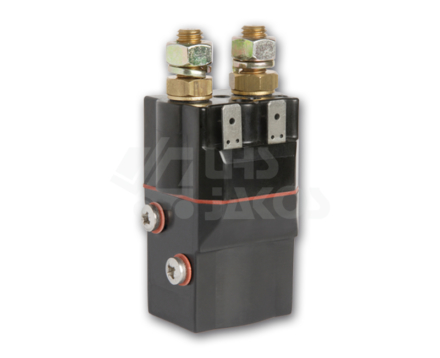

SU60

Stejnosměrný jednopólový stykač

SU60 je série jednopólových DC stykačů, které mohou být spínány s připojenou nebo odpojenou zátěží. Tyto stykače jsou vhodné pro spínání odporové, kapacitní i indukční zátěže. Typické aplikace zahrnují např. spínání motorů v malých průmyslových vozících nebo hydraulických agregátů.

Technická specifikace

Aplikace (provoz)Přerušovaný 1)Nepřerušovaný 2)
Jmenovité napětí cívky 3)12 / 24 / 36 / 48 / 72 / 80 / 96 / 120 VDC
Trvalý tepelný proud (Iht)100 A
Hlavní kontakty1 x NO
Mechanická životnost> 3000000 Operací

1) Přerušovaný proud:
Častá frekvence spínání kontaktů při zátěži (vede ke zvýšení přechodového odporu)

2) Nepřerušovaný proud:
Žádná nebo malá frekvence spínání kontaktů při zátěži (udržuje nižší  přechodový odpor)

3) Jmenovité napětí cívky může být dodáno v rozsahu 6 – 130 VDC
3) AC napájení cívky možné na vyžádání

Další údaje

Zatížitelnost kontaktů
ProvozPřerušovanýNepřerušovaný
30% pracovní cyklus185A185A
40% pracovní cyklus160A160A
50% pracovní cyklus140A140A
60% pracovní cyklus130A130A
70% pracovní cyklus120A120A
Zkratové vypínací schopnosti
Jmenovitá zkratová vypínací schopnost (Icn)
5ms / časová konstanta
500A při 96VDC
se zhášecími magnety
Jmenovitá zkratová vypínací schopnost (Icn)
5ms / časová konstanta
500A při 48VDC
bez zhášecích magnetů
Jmenovitá zkratová vypínací schopnost (Icn)
Odporová zátěž
150A při 96VDC
se zhášecími magnety
Jmenovitá zkratová vypínací schopnost (Icn)
Odporová zátěž
150A při 48VDC
bez zhášecích magnetů
Maximální doporučené napětí na hlavních kontaktech
ProvozPřerušovanýNepřerušovaný
Se zhášecími magnety96V120V
Bez zhášecích magnetů48V48V
Provedení cívky v závislosti na pracovním cyklu
Do 25% cyklu / Do 3 min. trvalého sepnutí14-21W HO
Do 70% cyklu / Do 15 min. trvalého sepnutí10-14WINT
Do 90% cyklu / Do 54 min. trvalého sepnutí7-10WPO
100% cyklu / trvalého sepnutí5-7WCO
Mechanické údaje
Připojení hlavních kontaktůM8 terminály
Připojení cívky6,3mm Faston
Volitelné možnosti
Zhášecí magnety (B)Ano
Kryté kontakty IP66 (P)Ano
Pomocné kontakty (A/C)Ano
