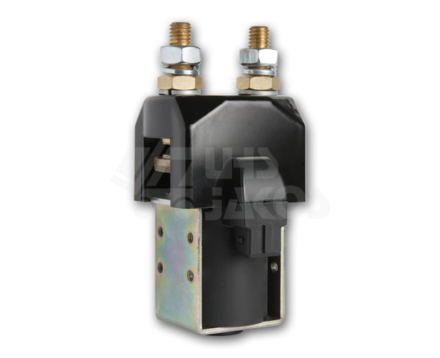

SU280

Stejnosměrný jednopólový stykač

SU280 je série jednopólových DC stykačů, které mohou být spínány s připojenou nebo odpojenou zátěží. Tyto stykače jsou vhodné pro spínání odporové, kapacitní i indukční zátěže. Typické aplikace zahrnují např. spínání motorů, hydraulických agregátů, regulátorů otáče a letištních tahačů.

Technická specifikace

Aplikace (provoz)Přerušovaný 1)Nepřerušovaný 2)
Jmenovité napětí cívky 3)12 / 24 / 36 / 48 / 72 / 80 / 96 / 120 VDC
Trvalý tepelný proud (Iht)250 A350 A
Hlavní kontakty1 x NO
Mechanická životnost> 3000000 Operací

1) Přerušovaný proud:
Častá frekvence spínání kontaktů při zátěži (vede ke zvýšení přechodového odporu)

2) Nepřerušovaný proud:
Žádná nebo malá frekvence spínání kontaktů při zátěži (udržuje nižší  přechodový odpor)

3) Jmenovité napětí cívky může být dodáno v rozsahu 6 – 240 VDC
3) AC napájení cívky možné na vyžádání

Další údaje

Zatížitelnost kontaktů
ProvozPřerušovanýNepřerušovaný
30% pracovní cyklus455A640A
40% pracovní cyklus395A555A
50% pracovní cyklus355A495A
60% pracovní cyklus325A450A
70% pracovní cyklus300A420A



Zkratové vypínací schopnosti
Jmenovitá zkratová vypínací schopnost (Icn)
5ms / časová konstanta
1500A při 96VDC
se zhášecími magnety
Jmenovitá zkratová vypínací schopnost (Icn)
5ms / časová konstanta
1500A při 48VDC
bez zhášecích magnetů
Jmenovitá zkratová vypínací schopnost (Icn)
Odporová zátěž
525A při 96VDC
se zhášecími magnety
Jmenovitá zkratová vypínací schopnost (Icn)
Odporová zátěž
525A při 60VDC
bez zhášecích magnetů
Maximální doporučené napětí na hlavních kontaktech
ProvozPřerušovanýNepřerušovaný
Se zhášecími magnety96V96V
Bez zhášecích magnetů48V60V
Provedení cívky v závislosti na pracovním cyklu
Do 25% cyklu / Do 3 min. trvalého sepnutí40-50W HO
Do 70% cyklu / Do 15 min. trvalého sepnutí30-40WINT
Do 90% cyklu / Do 54 min. trvalého sepnutí15-30WPO
100% cyklu / trvalého sepnutí10-15WCO



Mechanické údaje
Připojení hlavních kontaktůM10 terminály
Připojení cívky6,3mm Faston
Volitelné možnosti
Zhášecí magnety (B)Ano
Pomocné kontakty (A/C)Ano
Kryté hlavní kontakty IP65 (P)Ano
