SU190

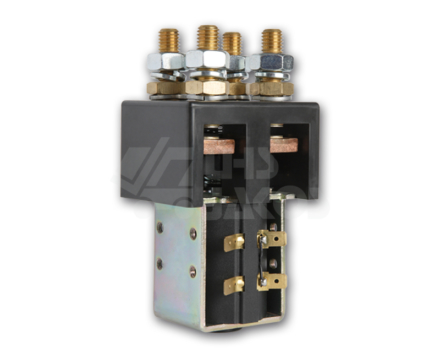

Stejnosměrný dvoupólový stykač

SU190 je série dvoupólových DC stykačů, které mohou být spínány s připojenou nebo odpojenou zátěží. Tyto stykače jsou vhodné pro spínání odporové, kapacitní i indukční zátěže. Typické aplikace zahrnují např. spínání motorů, hydraulických agregátů, navijáků, regulátorů otáče a napájecích distribučních systémů.

Technická specifikace

Aplikace (provoz) Přerušovaný 1) Nepřerušovaný 2)
Jmenovité napětí cívky 3) 12 / 24 / 36 / 48 / 72 / 80 / 96 / 120 VDC
Trvalý tepelný proud (Iht) 250 A 350 A
Hlavní kontakty 1 x NO
Mechanická životnost > 3000000 Operací

1) Přerušovaný proud:
Častá frekvence spínání kontaktů při zátěži (vede ke zvýšení přechodového odporu)

2) Nepřerušovaný proud:
Žádná nebo malá frekvence spínání kontaktů při zátěži (udržuje nižší  přechodový odpor)

3) Jmenovité napětí cívky může být dodáno v rozsahu 6 – 240 VDC
3) AC napájení cívky možné na vyžádání

Další údaje

Zatížitelnost kontaktů
Provoz Přerušovaný Nepřerušovaný
30% pracovní cyklus 455A 640A
40% pracovní cyklus 395A 555A
50% pracovní cyklus 355A 495A
60% pracovní cyklus 325A 450A
70% pracovní cyklus 300A 420A
Zkratové vypínací schopnosti
Jmenovitá zkratová vypínací schopnost (Icn)
5ms / časová konstanta
1500A při 80VDC
se zhášecími magnety
Jmenovitá zkratová vypínací schopnost (Icn)
5ms / časová konstanta
1500A při 48VDC
bez zhášecích magnetů
Jmenovitá zkratová vypínací schopnost (Icn)
Odporová zátěž
525A při 96VDC
se zhášecími magnety
Jmenovitá zkratová vypínací schopnost (Icn)
Odporová zátěž
525A při 60VDC
bez zhášecích magnetů
Maximální doporučené napětí na hlavních kontaktech
Provoz Přerušovaný Nepřerušovaný
Se zhášecími magnety 96V 96V
Bez zhášecích magnetů 48V 60V
Provedení cívky v závislosti na pracovním cyklu
Do 25% cyklu / Do 3 min. trvalého sepnutí 40-50W  HO
Do 70% cyklu / Do 15 min. trvalého sepnutí 30-40W INT
Do 90% cyklu / Do 54 min. trvalého sepnutí 15-30W PO
100% cyklu / trvalého sepnutí 10-15W CO



Mechanické údaje
Připojení hlavních kontaktů M10 terminály
Připojení cívky 6,3mm Faston
Volitelné možnosti
Zhášecí magnety (B) Ano
