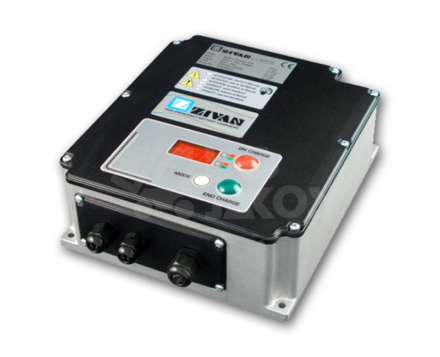

SG6

Jednofázový vysokofrekvenční nabíječ

SG6 nabíjecí přístroje představují další z novinek v on-board nabíječích pro aplikace v elektrických vozidlech. Jedná se o robustní vysokofrekvenční nabíječe s krytím IP65, které jsou umístěny v hliníkových odlitcích a jsou odolné vůči vibracím. Nejnovější generace mikroprocesoru, který SG6 používá, je nezbytná pro zvládnutí nejrůznějších nabíjecích algoritmů. Izolované CANBUS rozhraní (2.0) umožňuje komunikaci nabíječe se systémem vozidla a mnoha dalšími zařízeními. Velká kapacita vnitřní paměti dokáže uložit až 1000 nabíjecích cyklů, což dovoluje úplnou analýzu chování baterie pro optimalizaci její životnosti. SG6 přístroje představují správnou volbu pro nabíjení nejrůznějších typů baterií (GEL, Li-ion, LiPo, NiMh, Pb, atd.).

Výkonové řady / doba nabíjení

ModelDoba nabíjení
7 – 8,5 hod. / Ah
Doba nabíjení
9 – 11 hod. / Ah
Doba nabíjení
12 – 13 hod. / Ah
12V – 60A / 230VAC240 – 360400 – 480520 – 560
24V – 50A / 230VAC240 – 360400 – 480520 – 560
36V – 55A / 230VAC215 – 325360 – 430470 – 505
48V – 45A / 230VAC170 – 250280 – 335365 – 390
72V – 26A / 230VAC105 – 160175 – 210230 – 245
80V – 24A / 230VAC95 – 145160 – 190210 – 225
84V – 24A /230VAC85 – 130145 – 175185 – 200
96V – 21A / 230VAC85 – 130145 – 175185 – 200

Technická specifikace

Údaje o prostředí
KrytíIP65
Provozní teplota-30ºC až +70ºC
ChlazeníAl chladič



Elektrické údaje
Univerzální vstupní napětí230 VAC ± 10% 115 VAC ± 10%
Vstupní frekvence50 – 60 Hz
Účiník0,98
Účinnostdo 93%
Spotřeba v pohotovostním režimu< 5W
Minimální spotřeba energie< 0,5 mA
Přesnost výstupního napětí:± 0,5 %
Ochrana výstupu proti zkratuPojistka
Ochrana výstupu proti přepólováníPojistka
Parametry zobrazované na displejiNapětí / Proud / Ah / Čas nabíjení
SběrniceCAN (galvanicky oddělená)
Typ pamětiFlash memory
Základní nabíjecí křivkyIUIa / WUIa / IU1U2oB / IU1U2oB / IUo / WUo
Individuální charakteristikyProgramovatelné
Hardware On/Off vstupAno
Paralelní zapojeníAno
Teplotní komp. napětí baterieAno (s připojeným teplotním senzorem)
Pomocné kontaktyProgramovatelné
Další funkceKalendář / Snímání dat / Odložený start

Více nabíjecích charakeristik pro různé typy baterií a nestandardní aplikace k dispozici.

Mechanické údaje
Rozměry250 x 220 x 90 mm
Hmotnost5 kg
PouzdroHliníkový odlitek + kryt Nylon 6/6



Ke stažení

  • Katalogový list EN (483,75 KB, pdf) Stáhnout
