SD250

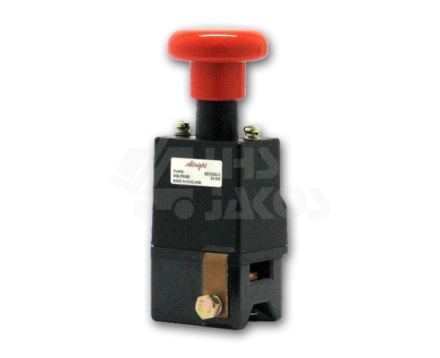

Bateriový odpojovač / stykač

SD250 odpojovače jsou určeny pro rychlé odpojení baterie nebo jiného zdroje v případě vážných elektrických problémů. SD150 kombinují funkci ručního odpojení a stejnosměrného stykače. Mezi výhody této konstrukce patří kompaktní rozměry a snížené náklady na instalaci.

Technická specifikace

Aplikace (provoz)Přerušovaný 1)Nepřerušovaný 2)
Jmenovité napětí cívky 3)12 / 24 / 36 / 48 / 72 / 80 / 96 / 120 VDC
Trvalý tepelný proud (Iht)250 A
Hlavní kontakty1 x NO
Mechanická životnost> 3000000 Operací

1) Přerušovaný proud:
Častá frekvence spínání kontaktů při zátěži (vede ke zvýšení přechodového odporu)

2) Nepřerušovaný proud:
Žádná nebo malá frekvence spínání kontaktů při zátěži (udržuje nižší  přechodový odpor)

3) Jmenovité napětí cívky může být dodáno v rozsahu 6 – 240 VDC
3) AC napájení cívky možné na vyžádání

Další údaje

Zatížitelnost kontaktů
ProvozPřerušovanýNepřerušovaný
30% pracovní cyklus455A455A
40% pracovní cyklus395A395A
50% pracovní cyklus355A355A
60% pracovní cyklus325A325A
70% pracovní cyklus300A300A



Zkratové vypínací schopnosti
Jmenovitá zkratová vypínací schopnost (Icn)
5ms / časová konstanta
1000A při 96VDC
se zhášecími magnety
Jmenovitá zkratová vypínací schopnost (Icn)
5ms / časová konstanta
1000A při 48VDC
bez zhášecích magnetů
Jmenovitá zkratová vypínací schopnost (Icn)
Odporová zátěž

se zhášecími magnety
Jmenovitá zkratová vypínací schopnost (Icn)
Odporová zátěž

bez zhášecích magnetů



Maximální doporučené napětí na hlavních kontaktech
ProvozPřerušovanýNepřerušovaný
Se zhášecími magnety96V
Bez zhášecích magnetů48V



Provedení cívky v závislosti na pracovním cyklu
Do 25% cyklu / Do 3 min. trvalého sepnutí40-50W HO
Do 70% cyklu / Do 15 min. trvalého sepnutí30-40WINT
Do 90% cyklu / Do 54 min. trvalého sepnutí15-30WPO
100% cyklu / trvalého sepnutí10-15WCO



Mechanické údaje
Připojení hlavních kontaktůM8 terminály
Připojení cívky6,3mm Faston
Volitelné možnosti
Zhášecí magnety (B)Ano
Pomocné kontakty (A)Ano
Zámek tlačítkaAno

Ke stažení

  • Katalogový list EN (752,20 KB, pdf) Stáhnout
