P500

DC/DC měnič napětí

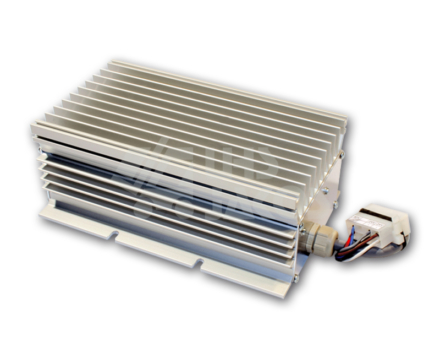

Měniče napětí řady P500 jsou určeny pro použití ve vozidlech. Vstup a výstup jsou od sebe galvanicky odděleny. Pouzdro měniče je tvořeno uzavřeným hliníkovým chladičem, který zajišťuje ideální odvod tepla z měniče. Pouzdro měniče je izolováno od vstupu i výstupu.

Výkonové řady

P500 12 V 13,8 V 24 V 48 V
Vstupní napětí 24 V / 36 V / 48 V / 60 V / 80 V / 96 V / 120 V / 144 V / 168 V
Výstupní proud 40 A 35 A 20 A 10 A
Výstupní výkon 500 W 500 W 500 W 500 W
Účinnost  85 % 85 %  87 % 87 %



Technická specifikace

Údaje o prostředí
Provozní teplota -20ºC až +50º C
Krytí IP40
Elektrické údaje
Rozsah vstupního napětí min. 60 % Ue – max. 130 % Ue
Izolace vstupu proti pouzdru 1,5 kV AC
Izolace výstupu proti pouzdru 500 V DC
Izolovaný výstup Ano
Tepelná ochrana Ano
Ochrana proti zkratu Ano
Mechanické údaje
Rozměry 230 x 145 x 90 mm
Hmotnost 3 kg
Pouzdro Uzavřené hliníkové pouzdro
Konektor 4 pólový plochý konektor 6,3 x 0,8 mm
Volitelné možnosti
Krytí IP65 A
Integrovaný EMI filtr F
Připojení – svorkovnice S
