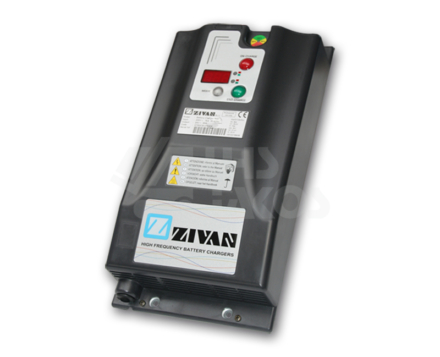

NG3 CAN

Jednofázový vysokofrekvenční nabíječ

NG3 CAN nabíjecí přístroje představují inovativní zařízení s mimořádnou všestranností, spolehlivostí a vysokou účinností. Vzhledem ke své velikosti a nízké hmotnosti jsou vhodné k vestavbám do strojů nebo instalaci na zeď. Nejnovější generace mikroprocesoru, který NG3 CAN používá, dokáže zvládnout nejrůznější nabíjecí algoritmy. Izolované CANBUS rozhraní zajišťuje komunikaci nabíječe se systémem vozidla a mnoha dalšími zařízeními. Velká kapacita vnitřní paměti nabízí uchování historie nabíjecích cyklů, což dovoluje úplnou analýzu chování baterie pro optimalizaci její životnosti. Pomocí jediného tlačítka na volitelném displeji lze konfigurovat nabíjecí parametry a funkce, tak aby odpovídaly jakémukoliv typu baterie (včetně lithiové technologie).

Výkonové řady / doba nabíjení

ModelDoba nabíjení
7 – 8,5 hod. / Ah
Doba nabíjení
9 – 11 hod. / Ah
Doba nabíjení
12 – 13 hod. / Ah
12V – 100A / 230VAC480 – 720800 – 9601040 – 1120
24V – 60A / 230VAC
24V – 85A / 230VAC
24V – 95A / 230VAC
24V – 100A / 230VAC
400 – 480
560 – 670
640 – 770
800 – 960
400 – 480
560 – 670
640 – 770
800 – 960
520 – 560
730 – 785
830 – 895
1040 – 1120
36V – 60A / 230VAC
36V – 70A / 230VAC
240 – 360
290 – 430
400 – 480
480 – 575
520 – 560
625 – 670
48V – 45A / 230VAC
48V – 60A / 230VAC
175 – 260
240 – 360
290 – 345
400 – 480
375 – 405
520 – 560
72V – 25A / 230VAC
72V – 35A / 230VAC
105 – 160
145 – 215
175 – 210
240 – 290
230 – 245
310 – 335
80V – 25A / 230VAC
80V – 30A / 230VAC
105 – 160
130 – 195
175 – 210
215 – 260
230 – 245
280 – 300

Technická specifikace

Údaje o prostředí
KrytíIP20
Provozní teplota-20ºC až +50ºC
ChlazeníNucené (integrované ventilátory)



Elektrické údaje
Vstupní napětí230 VAC ± 10 % / 115 VAC ± 10 %
Vstupní frekvence50 – 60 Hz
Účinnost> 85 %
Spotřeba v pohotovostním režimu< 5 W
Minimální spotřeba energie< 0,5 mA
Přesnost výstupního napětí:± 0,5 %
Ochrana výstupu proti zkratuPojistka
Ochrana výstupu proti přepólováníPojistka
Parametry zobrazované na displejiNapětí / Proud / Ah / Čas nabíjení
SběrniceCAN (galvanicky oddělená)
Typ pamětiFlash memory
Ovládání vzduchové pumpyAno (pumpa jako volitelné příslušenství)
Pomocné výstupní kontakty2 x NC/NO
Teplotní komp. napětí baterieAno (s připojeným teplotním senzorem)
Hardware On/Off vstupAno (volitelná funkce)
Základní nabíjecí křivkyIUIa / WUIa / WUo / WU1U2oB
Individuální charakteristikyProgramovatelné

Více nabíjecích charakeristik pro různé typy baterií a nestandardní aplikace k dispozici.

Mechanické údaje
Rozměry430 x 220 x 110 mm
Hmotnost5,5 kg
PouzdroPlechová základna + kryt z tvrzeného plastu



Ke stažení

  • Katalogový list EN (364,86 KB, pdf) Stáhnout
