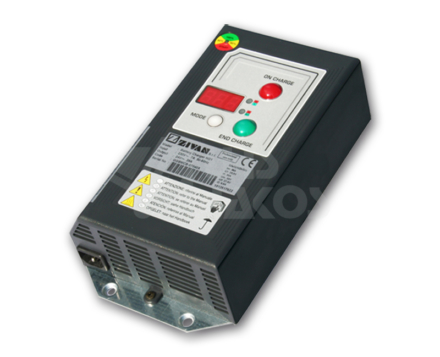

NG1 CAN

Jednofázový vysokofrekvenční nabíječ

NG1 CAN nabíjecí přístroje představují inovativní zařízení s mimořádnou všestranností, spolehlivostí a vysokou účinností. Vzhledem ke své velikosti a nízké hmotnosti jsou vhodné k vestavbám do strojů nebo instalaci na zeď. Nejnovější generace mikroprocesoru, který NG1 CAN používá, dokáže zvládnout nejrůznější nabíjecí algoritmy. Izolované CANBUS rozhraní zajišťuje komunikaci nabíječe se systémem vozidla a mnoha dalšími zařízeními. Velká kapacita vnitřní paměti nabízí uchování historie nabíjecích cyklů, což dovoluje úplnou analýzu chování baterie pro optimalizaci její životnosti. Pomocí jediného tlačítka na volitelném displeji lze konfigurovat nabíjecí parametry a funkce, tak aby odpovídaly jakémukoliv typu baterie (včetně lithiové technologie).

Výkonové řady / doba nabíjení

ModelDoba nabíjení
7 – 8,5 hod. / Ah
Doba nabíjení
9 – 11 hod. / Ah
Doba nabíjení
12 – 13 hod. / Ah
12V – 60A / 230VAC240 – 360
400 – 480
520 – 560
24V – 35A / 230VAC
24V – 50A / 230VAC
145 – 215
180 – 270
240 – 290
300 – 360
310 – 335
390 – 420
36V – 25A / 230VAC
95 – 145
160 – 190
210 – 225
48V – 22A / 230VAC
85 – 130
145 – 175
185 – 200
72V – 12A / 230VAC
50 – 70
80 – 95
105 – 110

Technická specifikace

Údaje o prostředí
KrytíIP20
Provozní teplota-20ºC až +50ºC
ChlazeníNucené (integrované ventilátory)



Elektrické údaje
Vstupní napětí230 VAC ± 10 % / 115 VAC ± 10 %
Vstupní frekvence50 – 60 Hz
Účinnost> 85 %
Spotřeba v pohotovostním režimu< 5 W
Minimální spotřeba energie< 0,2 mA
Přesnost výstupního napětí:± 0,5 %
Ochrana výstupu proti zkratuPojistka
Ochrana výstupu proti přepólováníPojistka
Parametry zobrazované na displejiNapětí / Proud / Ah / Čas nabíjení
SběrniceCAN (galvanicky oddělená)
Typ pamětiFlash memory
Ovládání vzduchové pumpyAno (pumpa jako volitelné příslušenství)
Pomocné výstupní kontakty2 x NC/NO
Teplotní komp. napětí baterieAno (s připojeným teplotním senzorem)
Hardware On/Off vstupAno (volitelná funkce)
Základní nabíjecí křivkyIUIa / WUIa / WUo / WU1U2oB
Individuální charakteristikyProgramovatelné

Více nabíjecích charakeristik pro různé typy baterií a nestandardní aplikace k dispozici.

Mechanické údaje
Rozměry300 x 160 x 80 mm
Hmotnost2,2 kg
PouzdroPlechová základna + kryt z tvrzeného plastu
