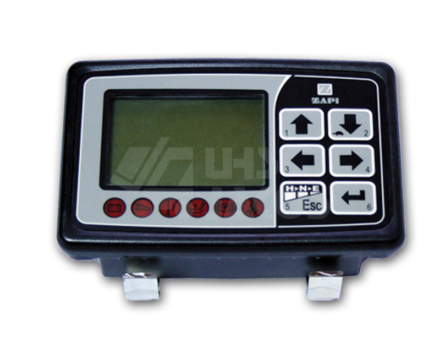

GRAPHIC SMART displej

ZAPI GRAPHIC SMART displej

Inteligentní operátorské rozhraní

GRAPHIC SMART displej představuje inteligentní operátorské rozhraní. Prostřednictvím velkého grafického displeje a šesti varovných LED je obsluha informována o stavu stroje v reálném čase. Součástí displeje je také Navipad, šestitlačítkové interaktivní rozhraní, sloužící nejen obsluze, ale především servisním technikům, kteří je mohou využít pro nastavení, kalibraci a diagnostiku.

Základní údaje

GRAPHIC SMART displej
Stav nabití baterie Ano
Počet provozních hodin Ano
Aktuální rychlost stroje Ano
Ukazatel směru jízdy Ano
Ukazatel úhlu natočení Ano
Režim výkonu trakčního měniče Ano
Diagnostika závad Ano
Aktivní vstup redukce rychlosti Ano



Technická specifikace

Údaje o prostředí
Krytí IP54
Provozní teplota -10ºC až +50ºC / -35ºC až +50ºC



Elektrické údaje
Vstupní napětí 24 / 36 / 48 / 80 V
Sběrnice CAN / RS232 (pouze konzole / PC)
Navipad – tlačítka 6 ks
Přístupové heslo Ano (obsluha / servis)
LCD displej 128 x 64 px
Intenzita podsvícení displeje 12 ks LED
Varovné LED 6 ks
I/O 4 digitální / analogové vstupy
1 digitální výstup (-BAT/2A)
Typ paměťi Flash memory
Mikroprocesor 16 Bit



Mechanické údaje
Rozměry 152 x 98 x 66mm
Konektor Molex Minifit s gumovou ochranou
