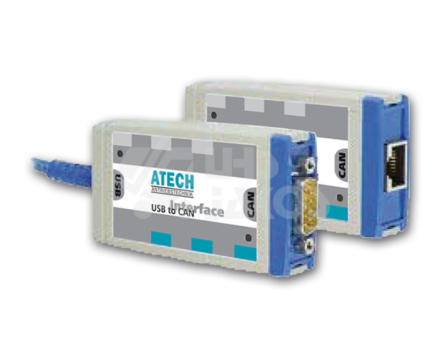

CAN/USB interface

Aktivní CAN rozhraní pro připojení ke sběrnici USB

16-ti bitový systém mikrodatové sběrnice umožňuje spolehlivé a bezztrátové odesílání a příjem zpráv v sítích CAN s vysokou rychlostí přenosu a vysokým zatížením sběrnice. Dále se zprávy opatřují časovou značkou a mohou se přímo filtrovat v USB/CAN rozhraní a dočasně uložit do vyrovnávací paměti. Modul se může rovněž použít jako Master pro např. systémy CANopen. Společně s univerzálním CAN ovladačem VCI umožňuje USB/CAN rozhraní jednoduchou integraci aplikací podporovaných počítačem v systémech CAN. Konfigurační a diagnostické softwary Zapi a Zivan, které jsou součástí dodávky, umožňují konfiguraci a diagnostiku všech námi dodávaných komponentů vybavených CAN sběrnicí.

Základní údaje

Rozsah dodávky
USB / CAN interface
CAN ovladač VCI pro Windows XP, Windows 7, Windows 8
Konfigurační a diagnostický software ZAPI a ZIVAN
Monitor sběrnice CAN Minimot
Návod k použití

Technická specifikace

Údaje o prostředí
Provozní teplota-20ºC až +80ºC



Elektrické údaje
PC sběrnice rozhraníUSB 2.0, Hi-Speed
MikrokontrolerInfineon C161U, 24 MHz
Rozšírení kapacity pameti128 kByte RAM, 512 kByte Flash
CAN-kontrolerSJA 1000
CAN sberniceISO 11898-2, Sub D9
Napájecí napětíUSB Port, cca. 250 mA
CertifikátyCE, FCC, CSA/UL



Mechanické údaje
Rozměry80 x 45 x 20 mm
Konektor D-SUB
