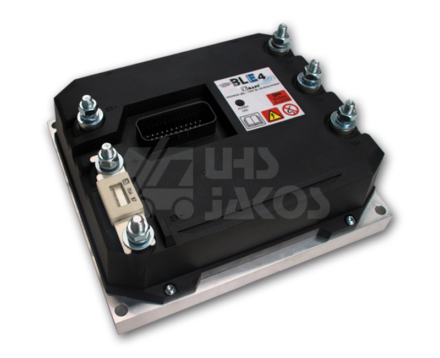

Měnič otáček synchronního motoru
BLE-4 měniče jsou určeny pro řízení otáček PMAC a BLDC motorů o výkonu do 30kW.
Výkonové řady
| Vstupní napětí | Maximální proud (2min) |
|---|---|
| 36 V | 900 Arms |
| 48 V | 875 Arms |
| 72/80 V | 700 Arms |
Technická specifikace
Údaje o prostředí
| Krytí | IP65 |
| Provozní teplota | -40ºC až +40ºC |
| Max. teplota měniče | +85ºC (start redukce proudu) |
Elektrické údaje
| Mikroprocesor | 2 x 16 Bit |
| Typ paměti | Flash memory |
| Sběrnice | CAN |
| Úroveň bezpečnosti | PL d (EN ISO 13849) – na vyžádání |
I/O
| Standard | Premium | |
| Digitální vstupy (-BAT/+BAT) | 5 | 11 |
| Analogové vstupy (0-12V) | 2 | 4 |
| Digitální výstupy | – | 2 |
| Napěťově řízené výstupy (PWM) | 2 | 4 |
| Proudově řízený výstup (PWM) | 1 | |
| Inkrementální enkodér | 1 | |
| Vstup teplotního snímače motoru | 1 | |
| +5V / +12V výstupní napájení | 2 (150mA max.) | |
Mechanické údaje
| Rozměry | 235 x 204 x 103 mm |
| Konektor | Ampseal |
| Provedení chladiče | Plochá Al deska / Žebrovaný Al chladič |
