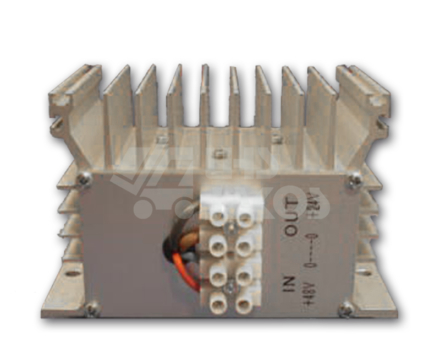

B250

DC/DC měnič napětí

Měniče napětí řady B250 jsou určeny pro použití ve vozidlech. Jsou neizolované, takže vstupní a výstupní záporný pól je spojen. Pouzdro měniče je tvořeno uzavřeným hliníkovým chladičem, který zajišťuje ideální odvod tepla z měniče. Pouzdro měniče je izolováno od vnitřních obvodů.

Výkonové řady

B250 12 V 13,8 V 24 V
Vstupní napětí 24 V / 36 V / 48 V
Výstupní proud 25 A 18 A 15 A
Výstupní výkon 240 W 250 W 360 W
Účinnost  85 % 85 %  87 %



Technická specifikace

Údaje o prostředí
Provozní teplota -20ºC až +50º C
Krytí IP40
Elektrické údaje
Rozsah vstupního napětí min. 60 % Ue – max. 130 % Ue
Izolace vstupu proti pouzdru 1,5 kV AC
Izolace výstupu proti pouzdru 500 V DC
Izolovaný výstup Ano
Tepelná ochrana Ano
Ochrana proti zkratu Ano



Mechanické údaje
Rozměry 100 x 145 x 90 mm
Hmotnost 1,7 kg
Pouzdro Uzavřené hliníkové pouzdro
Konektor 4 pólový plochý konektor 6,3 x 0,8 mm



Volitelné možnosti
Krytí IP65 A
Integrovaný EMI filtr F
Připojení – svorkovnice S
