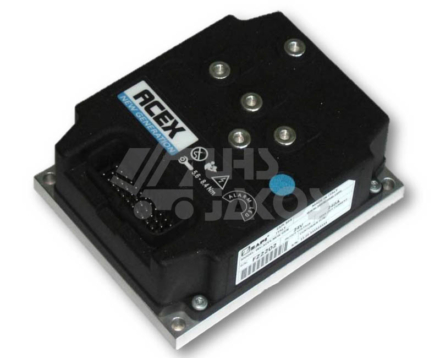

Měnič otáček asynchronního motoru
ACE-X NG měniče jsou určeny pro řízení otáček ACIM motoru o výkonu do 2kW.
Výkonové řady
| Vstupní napětí | Maximální proud (2min) |
|---|---|
| 24 V | 100 / 165 / 240 Arms |
| 48 V | 80 / 140 Arms |
| 80 V | 60 / 100 Arms |
Technická specifikace
Údaje o prostředí
| Krytí | IP65 |
| Provozní teplota | -40ºC až +40ºC |
| Max. teplota měniče | +85ºC (start redukce proudu) |
Elektrické údaje
| Mikroprocesor | 2 x 16 Bit |
| Typ paměti | Flash memory |
| Sběrnice | CAN |
| Úroveň bezpečnosti | PL d (EN ISO 13849) |
I/O
| Digitální vstupy | 14 |
| Analogové vstupy | 4 |
| PWM napěťově řízené výstupy | 8 |
| PWM proudově řízené výstupy | 2 |
| Aux. napájecí výstupy (+12/+5 V) … max. 200 mA | 2 |
| Vstup teplotního snímače motoru | 1 |
| Enkodér / Sin/Cos / 3-Hall interface | 1 |
| HST | Ano |
Mechanické údaje
| Rozměry | 150 x 120 x 58 mm |
| Konektor | Ampseal |
| Provedení chladiče | Plochá Al deska / žebrovaný Al chladič |
Ke stažení
- Katalogový list ZAPI ACE-X NG CZ/EN (1,45 MB, pdf) Stáhnout
