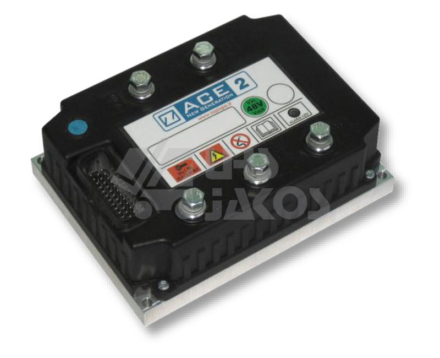

ACE-2 NG

Měnič otáček asynchronního motoru

ACE-2 NG měniče jsou určeny pro řízení otáček ACIM motoru o výkonu do 8 kW.

Výkonové řady

Vstupní napětí Maximální proud (2min)
24 V 550 Arms
36 V 350 / 450 / 550 Arms
48 V 350 / 450 / 550 Arms
72/80 V 250 / 350 / 400 Arms

Technická specifikace

Údaje o prostředí
Krytí IP65
Provozní teplota -40ºC až +40ºC
Max. teplota měniče +85ºC (start redukce proudu)
Elektrické údaje
Mikroprocesor 2 x 16 Bit
Typ paměti Flash memory
Sběrnice CAN
Úroveň bezpečnosti PL d (EN ISO 13849)
I/O
Digitální vstupy (-BAT/+BAT) 5 / 11
Analogové vstupy (0-12V) 2 / 4
PWM napěťově řízené výstupy 2 / 4
PWM proudově řízené výstupy 1
ON / OFF výstupy – / 2
Inkrementální enkodér 1
Vstup teplotního snímače proudu 1
+12 V/+5 V výstupní napájení (max. 150 mA) 2
Mechanické údaje
Rozměry 150 x 200 x 67 mm
Konektor Ampseal
Provedení chladiče Plochá Al deska / Žebrovaný Al chaldič

Ke stažení

  • Katalogový list ZAPI ACE-2 NG CZ/EN (601,81 KB, pdf) Stáhnout
