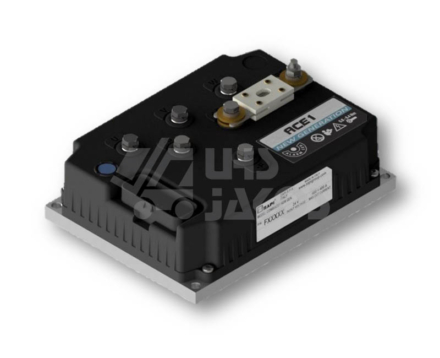

Měnič otáček asynchronního motoru
ACE-1 NG měniče jsou určeny pro řízení otáček ACIM motoru o výkonu 4 až 8 kW.
Výkonové řady
| Vstupní napětí | Maximální proud (2min) |
|---|---|
| 24 V | 400 Arms |
| 36 V | 350 Arms |
| 48 V | 350 Arms |
| 80 V | 250 Arms |
Technická specifikace
Údaje o prostředí
| Krytí | IP65 |
| Provozní teplota | -40ºC až +40ºC |
| Max. teplota měniče | +85ºC (start redukce proudu) |
Elektrické údaje
| Mikroprocesor | 2 x 16 Bit |
| Typ paměti | Flash memory |
| Sběrnice | CAN |
| Úroveň bezpečnosti | PL d (EN ISO 13849) |
I/O
| Digitální vstupy (-BAT/+BAT) | 11 |
| Analogové vstupy (0-12V) | 4 |
| Inkrementální enkodér | 1 |
| Inkrementální enkodér + index + PWM | 1 |
| Analogový Sin/Cos senzor | 1 |
Mechanické údaje
| Rozměry | 150 x 200 x 77 mm |
| Konektor | Ampseal |
| Provedení chladiče | Plochá Al deska / Žebrovaný Al chladič |
Ke stažení
- Katalogový list ZAPI ACE-1 NG CZ/EN (656,61 KB, pdf) Stáhnout
