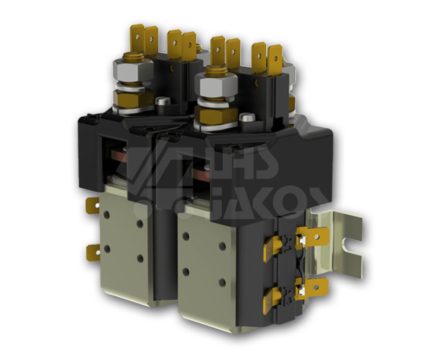

SW93

Stejnosměrný dvoupólový stykač

SW93 je série dvoupólových DC stykačů, které mohou být spínány s připojenou nebo odpojenou zátěží. Tyto stykače jsou vhodné pro spínání odporové, kapacitní i indukční zátěže. Typické aplikace zahrnují např. spínání motorů, hydraulických agregátů, regulátorů otáče a letištních tahačů.

Základní technická specifikace

Aplikace (provoz) Přerušovaný 1) Nepřerušovaný 2)
Jmenovité napětí cívky 3) 12 / 24 / 36 / 48 / 72 / 80 / 96 / 120 VDC
Trvalý tepelný proud (Iht) 100A
Hlavní kontakty 2 x NC
Mechanická životnost > 5000000 Operací

1) Přerušovaný proud:
Častá frekvence spínání kontaktů při zátěži (vede ke zvýšení přechodového odporu)

2) Nepřerušovaný proud:
Žádná nebo malá frekvence spínání kontaktů při zátěži (udržuje nižší  přechodový odpor)

3) Jmenovité napětí cívky může být dodáno v rozsahu 6 – 240 VDC
3) AC napájení cívky možné na vyžádání

Doplňující technické informace

Zatížitelnost kontaktů
Provoz Přerušovaný Nepřerušovaný
30% pracovní cyklus 185A
40% pracovní cyklus 160A
50% pracovní cyklus 140A
60% pracovní cyklus 130A
70% pracovní cyklus 120A
Zkratové vypínací schopnosti
Jmenovitá zkratová vypínací schopnost (Icn)
5ms / časová konstanta
800A při 80VDC
se zhášecími magnety
Jmenovitá zkratová vypínací schopnost (Icn)
5ms / časová konstanta
800A při 48VDC
bez zhášecích magnetů
Jmenovitá zkratová vypínací schopnost (Icn)
Odporová zátěž
150A při 96VDC
se zhášecími magnety
Jmenovitá zkratová vypínací schopnost (Icn)
Odporová zátěž
150A při 48VDC
bez zhášecích magnetů
Maximální doporučené napětí na hlavních kontaktech
Provoz Přerušovaný Nepřerušovaný
Se zhášecími magnety 96V 96V
Bez zhášecích magnetů 48V 48V
Provedení cívky v závislosti na pracovním cyklu
Do 25% cyklu / Do 3 min. trvalého sepnutí > 40W  HO
Do 70% cyklu / Do 15 min. trvalého sepnutí 30-40W INT
Do 90% cyklu / Do 54 min. trvalého sepnutí 16-29W PO
100% cyklu / trvalého sepnutí 10-15W CO
Mechanické údaje
Připojení hlavních kontaktů M8 terminály
Připojení cívky 6,3mm Faston
Volitelné možnosti
Zhášecí magnety (B) Ano
Pomocné kontakty (A/C) Ano
Kryté hlavní kontakty IP65 (P) Ano
