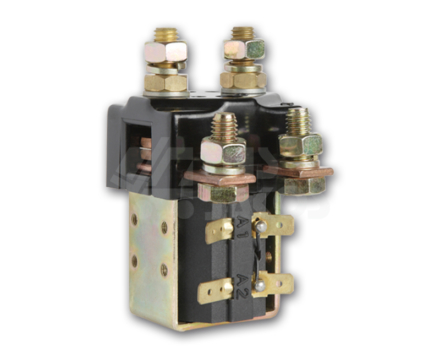

SW84

Stejnosměrný přepínací stykač

SW84 je série přepínacích DC stykačů, které jsou vhodné pro spínání odporové, kapacitní i indukční zátěže. Typické aplikace zahrnují např. průmyslové vozíky, elektrická vozidla a telekomunikační technologie.

Technická specifikace

Aplikace (provoz) Přerušovaný 1) Nepřerušovaný 2)
Jmenovité napětí cívky 3) 12 / 24 / 36 / 48 / 72 / 80 / 96 / 120 VDC
Trvalý tepelný proud (Iht) 100 A 125 A
Hlavní kontakty 1 x NO / 1 x NC
Mechanická životnost > 5000000 Operací

1) Přerušovaný proud:
Častá frekvence spínání kontaktů při zátěži (vede ke zvýšení přechodového odporu)

2) Nepřerušovaný proud:
Žádná nebo malá frekvence spínání kontaktů při zátěži (udržuje nižší  přechodový odpor)

3) Jmenovité napětí cívky může být dodáno v rozsahu 6 – 240 VDC
3) AC napájení cívky možné na vyžádání

Další údaje

Zatížitelnost kontaktů
Provoz Přerušovaný Nepřerušovaný
30% pracovní cyklus 185A 230A
40% pracovní cyklus 160A 200A
50% pracovní cyklus 140A 175A
60% pracovní cyklus 130A 160A
70% pracovní cyklus 120A 150A



Zkratové vypínací schopnosti
Jmenovitá zkratová vypínací schopnost (Icn)
5ms / časová konstanta
600A při 80VDC
se zhášecími magnety
Jmenovitá zkratová vypínací schopnost (Icn)
5ms / časová konstanta
800A při 48VDC
bez zhášecích magnetů
Jmenovitá zkratová vypínací schopnost (Icn)
Odporová zátěž

se zhášecími magnety
Jmenovitá zkratová vypínací schopnost (Icn)
Odporová zátěž

bez zhášecích magnetů



Maximální doporučené napětí na hlavních kontaktech
Provoz Přerušovaný Nepřerušovaný
Se zhášecími magnety 96V 96V
Bez zhášecích magnetů 48V 48V
Provedení cívky v závislosti na pracovním cyklu
Do 25% cyklu / Do 3 min. trvalého sepnutí 20-30W  HO
Do 70% cyklu / Do 15 min. trvalého sepnutí 15-20W INT
Do 90% cyklu / Do 54 min. trvalého sepnutí 13-15W PO
100% cyklu / trvalého sepnutí 7-13W CO



Mechanické údaje
Připojení hlavních kontaktů M8 terminály
Připojení cívky 6,3mm Faston
Volitelné možnosti
Zhášecí magnety (B) Ano
Kryté kontakty IP66 (P) Ano
Pomocné kontakty (A/C) Ano
