SW80

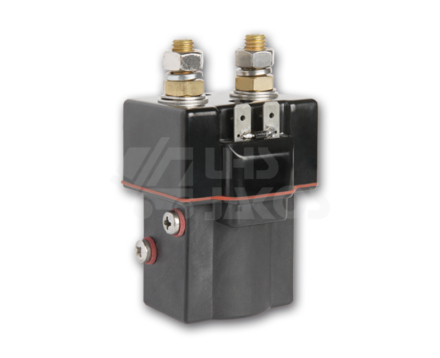

Albright SW80

Stejnosměrný jednopólový stykač

SW80 je série jednopólových DC stykačů, které jsou vhodné pro spínání odporové, kapacitní i indukční zátěže a mohou být spínány s připojenou nebo odpojenou zátěží. Typické aplikace zahrnují např. průmyslové vozíky, elektrická vozidla a telekomunikační technologie.

Technická specifikace

Aplikace (provoz) Přerušovaný 1) Nepřerušovaný 2)
Jmenovité napětí cívky 3) 12 / 24 / 36 / 48 / 72 / 80 / 96 / 120 VDC
Trvalý tepelný proud (Iht) 100 A 125 A
Hlavní kontakty 1 x NO
Mechanická životnost > 5000000 Operací
  1. Přerušovaný proud:
    Častá frekvence spínání kontaktů při zátěži (vede ke zvýšení přechodového odporu)
  2. Nepřerušovaný proud:
    Žádná nebo malá frekvence spínání kontaktů při zátěži (udržuje nižší  přechodový odpor)
  3. Jmenovité napětí cívky může být dodáno v rozsahu 6 – 240 VDC
  4. AC napájení cívky možné na vyžádání

Další údaje

Zatížitelnost kontaktů
Provoz Přerušovaný Nepřerušovaný
30% pracovní cyklus 185A 230A
40% pracovní cyklus 160A 200A
50% pracovní cyklus 140A 175A
60% pracovní cyklus 130A 160A
70% pracovní cyklus 120A 150A
Zkratové vypínací schopnosti
Jmenovitá zkratová vypínací schopnost (Icn)
5ms / časová konstanta		 800A při 80VDC
se zhášecími magnety
Jmenovitá zkratová vypínací schopnost (Icn)
5ms / časová konstanta		 800A při 48VDC
bez zhášecích magnetů
Jmenovitá zkratová vypínací schopnost (Icn)
Odporová zátěž		 190A při 96VDC
se zhášecími magnety
Jmenovitá zkratová vypínací schopnost (Icn)
Odporová zátěž		 190A při 60VDC
bez zhášecích magnetů
Maximální doporučené napětí na hlavních kontaktech
Provoz Přerušovaný Nepřerušovaný
Se zhášecími magnety 96V 96V
Bez zhášecích magnetů 48V 60V
Provedení cívky v závislosti na pracovním cyklu
Do 25% cyklu / Do 3 min. trvalého sepnutí 20-30W  HO
Do 70% cyklu / Do 15 min. trvalého sepnutí 15-20W INT
Do 90% cyklu / Do 54 min. trvalého sepnutí 13-15W PO
100% cyklu / trvalého sepnutí 7-13W CO
Mechanické údaje
Připojení hlavních kontaktů M8 terminály
Připojení cívky 6,3mm Faston
Volitelné možnosti
Zhášecí magnety (B) Ano
Kryté kontakty IP66 (P) Ano
Pomocné kontakty (A/C) Ano

Ke stažení

  • Katalogový list EN (627,17 KB, pdf) Stáhnout
