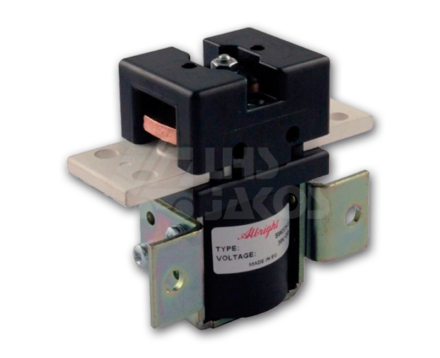

SW260

Stejnosměrný jednopólový stykač

SW260 je série jednopólových DC stykačů určených pro spínání kontaktů bez zatížení. Typické aplikace zahrnují např. telekomunikační nebo energetické distribuční technologie.

Technická specifikace

Aplikace (provoz) Nepřerušovaný 1)
Jmenovité napětí cívky 2) 12 / 24 / 36 / 48 / 72 / 80 / 96 / 120 VDC
Trvalý tepelný proud (Iht) 300 A
Hlavní kontakty 1 x NO
Mechanická životnost > 1000000 Operací

2) Nepřerušovaný proud:
Žádná nebo malá frekvence spínání kontaktů při zátěži (udržuje nižší  přechodový odpor)

2) Jmenovité napětí cívky může být dodáno v rozsahu 6 – 240 VDC
2) AC napájení cívky možné na vyžádání

Další údaje

Zatížitelnost kontaktů
Provoz Nepřerušovaný
30% pracovní cyklus 550A
40% pracovní cyklus 475A
50% pracovní cyklus 425A
60% pracovní cyklus 385A
70% pracovní cyklus 360A
Zkratové vypínací schopnosti
Jmenovitá zkratová vypínací schopnost (Icn)
5ms / časová konstanta
Jmenovitá zkratová vypínací schopnost (Icn)
5ms / časová konstanta
 –
Jmenovitá zkratová vypínací schopnost (Icn)
Odporová zátěž
 –
Jmenovitá zkratová vypínací schopnost (Icn)
Odporová zátěž
450A při 60VDC
bez zhášecích magnetů



Maximální doporučené napětí na hlavních kontaktech
Provoz Přerušovaný Nepřerušovaný
Se zhášecími magnety  –
Bez zhášecích magnetů 60V



Provedení cívky v závislosti na pracovním cyklu
Do 25% cyklu / Do 3 min. trvalého sepnutí 40-50W  HO
Do 70% cyklu / Do 15 min. trvalého sepnutí 30-40W INT
Do 90% cyklu / Do 54 min. trvalého sepnutí 15-30W PO
100% cyklu / trvalého sepnutí 10-15W CO



Mechanické údaje
Připojení hlavních kontaktů 4 x díra / ⌀ = 8,5mm
Připojení cívky 6,3mm Faston
Volitelné možnosti
Pomocné kontakty (A/C) Ano
