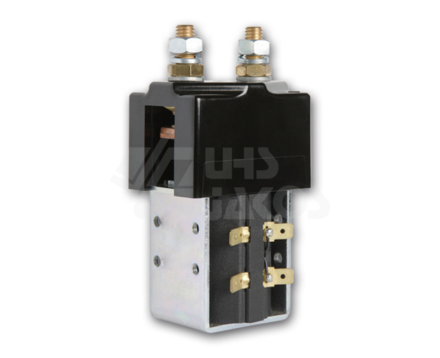

SW180

Stejnosměrný jednopólový stykač

SW180 je série jednopólových DC stykačů, které jsou vhodné pro spínání odporové, kapacitní i indukční zátěže a mohou být spínány s připojenou nebo odpojenou zátěží. Typické aplikace zahrnují např. průmyslové vozíky, elektrická vozidla a telekomunikační technologie.

Technická specifikace

Aplikace (provoz) Přerušovaný 1) Nepřerušovaný 2)
Jmenovité napětí cívky 3) 12 / 24 / 36 / 48 / 72 / 80 / 96 / 120 VDC
Trvalý tepelný proud (Iht) 150 A 200 A
Hlavní kontakty 1 x NO
Mechanická životnost > 5000000 Operací

1) Přerušovaný proud:
Častá frekvence spínání kontaktů při zátěži (vede ke zvýšení přechodového odporu)

2) Nepřerušovaný proud:
Žádná nebo malá frekvence spínání kontaktů při zátěži (udržuje nižší  přechodový odpor)

3) Jmenovité napětí cívky může být dodáno v rozsahu 6 – 240 VDC
3) AC napájení cívky možné na vyžádání

Další údaje

Zatížitelnost kontaktů
Provoz Přerušovaný Nepřerušovaný
30% pracovní cyklus 275A 365A
40% pracovní cyklus 235A 315A
50% pracovní cyklus 210A 285A
60% pracovní cyklus 195A 260A
70% pracovní cyklus 180A 240A
Zkratové vypínací schopnosti
Jmenovitá zkratová vypínací schopnost (Icn)
5ms / časová konstanta
1000A při 96VDC
se zhášecími magnety
Jmenovitá zkratová vypínací schopnost (Icn)
5ms / časová konstanta
1000A při 48VDC
bez zhášecích magnetů
Jmenovitá zkratová vypínací schopnost (Icn)
Odporová zátěž
300A při 96VDC
se zhášecími magnety
Jmenovitá zkratová vypínací schopnost (Icn)
Odporová zátěž
300A při 60VDC
bez zhášecích magnetů



Maximální doporučené napětí na hlavních kontaktech
Provoz Přerušovaný Nepřerušovaný
Se zhášecími magnety 96V 96V
Bez zhášecích magnetů 48V 60V
Provedení cívky v závislosti na pracovním cyklu
Do 25% cyklu / Do 3 min. trvalého sepnutí >40W  HO
Do 70% cyklu / Do 15 min. trvalého sepnutí 30-40W INT
Do 90% cyklu / Do 54 min. trvalého sepnutí 16-29W PO
100% cyklu / trvalého sepnutí 10-15W CO



Mechanické údaje
Připojení hlavních kontaktů M8 x 16 terminály
Připojení cívky 6,3mm Faston



Volitelné možnosti
Zhášecí magnety (B) Ano
Pomocné kontakty (A/C) Ano



Ke stažení

  • Katalogový list EN (2,33 MB, pdf) Stáhnout
