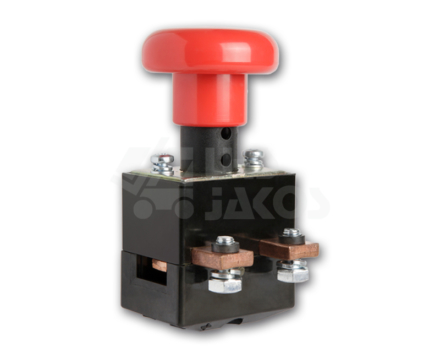

ED250

Bateriový odpojovač

ED250 odpojovače jsou určeny pro rychlé odpojení baterie nebo jiného zdroje v případě vážných elektrických problémů.

Technická specifikace

Aplikace (provoz) Přerušovaný 1) Nepřerušovaný 2)
Trvalý tepelný proud (Iht) 250 A
Hlavní kontakty 1 x NO
Mechanická životnost > 10000 Operací

1) Přerušovaný proud:
Častá frekvence spínání kontaktů při zátěži (vede ke zvýšení přechodového odporu)

2) Nepřerušovaný proud:
Žádná nebo malá frekvence spínání kontaktů při zátěži (udržuje nižší  přechodový odpor)

Další údaje

Zatížitelnost kontaktů
Provoz Přerušovaný Nepřerušovaný
30% pracovní cyklus 455A 455A
40% pracovní cyklus 395A 395A
50% pracovní cyklus 355A 355A
60% pracovní cyklus 325A 325A
70% pracovní cyklus 300A 300A
Zkratové vypínací schopnosti
Jmenovitá zkratová vypínací schopnost (Icn)
5ms / časová konstanta
1000A při 96VDC
se zhášecími magnety
Jmenovitá zkratová vypínací schopnost (Icn)
5ms / časová konstanta
1000A při 48VDC
bez zhášecích magnetů
Jmenovitá zkratová vypínací schopnost (Icn)
Odporová zátěž

se zhášecími magnety
Jmenovitá zkratová vypínací schopnost (Icn)
Odporová zátěž

bez zhášecích magnetů



Maximální doporučené napětí na hlavních kontaktech
Provoz Přerušovaný Nepřerušovaný
Se zhášecími magnety 96V
Bez zhášecích magnetů 48V
Mechanické údaje
Připojení hlavních kontaktů M8 terminály
Volitelné možnosti
Zhášecí magnety (B) Ano
Pomocné kontakty (A) Ano
Zámek tlačítka (L) Ano

Ke stažení

  • Katalogový list EN (558,95 KB, pdf) Stáhnout
